송유관 운영 Process

송유계획 수립

고객 송유요청서 접수
송유계획서 수립 및 통지

송유

고객 석유제품 인수 및 전국 저유소로 적기 수송
송·저유시스템(SCADA) 통한 원격운전

저장/출하

정품 품질관리 및 정량 재고관리
고객 출하예약 접수 및 자동출하

송·저유 시스템 (SCADA) : 정유공장, 기점펌프장(펌프장 제어용 컴퓨터), 관로 제어용 컴퓨터, 중간펌프장(펌프장 제어용 컴퓨터), 저유소(저유소 제어용 컴퓨터, 자동출하시스템(d-TAS))

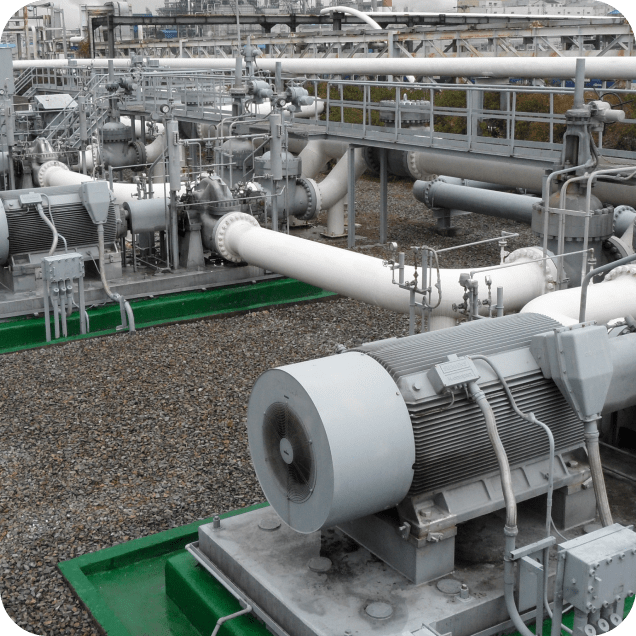

송유펌프
송유관로
공정배관
저장탱크
출하시설

주요 운영시스템

SCADA Supervisory Control And Data Acquisition 전국 송유관 설비를 실시간으로 원격 감시/제어하는 시스템

d-TAS dopco Terminal Automation System 유류적재(탱크→유조차) 관리시스템, 출하 Process 전체 자동화

송·저유 시스템(SCADA) dopco의 SCADA는 전국 송유관 설비를 실시간으로 원격 감시/통제하며, 각종 이벤트를 지역 및 중앙통제실에 전달, 365일 24시간 안전한 송유관 운영이 가능하도록, 최신기술이 탑재된 시스템입니다.

시스템 구성

dopco는 전국의 모든 송유관 시설을 한곳에서 원격감시, 제어, 통제하는 중앙통제시스템 (Master Control System)과 전국에 펼쳐진 단위 사업장을 관장하는 지역통제시스템 (Local Control System)을 자체개발 솔루션 UniFM으로 설치, 운영하고 있습니다.

LCS : 펌프, 밸브, 탱크 등. 중앙통제시스템(MCS) : 감시제어 - 지역통제시스템(LCS)

주요기능

다양한 정보 수집 및 분석

SCADA시스템은 안전한 송유를 위해 유량, 시간당 유속, 압력, 온도, 유종의 비중 측정 등의 다양한 정보를 수집, 분석 합니다. 이렇게 분석된 정보는 송유관로의 누유감시, 각 저유소와 펌프장의 송유/입하/저장설비의 감시, 송유 펌프나 밸브류의 운전 통제 수행 등의 업무를 수행합니다.
